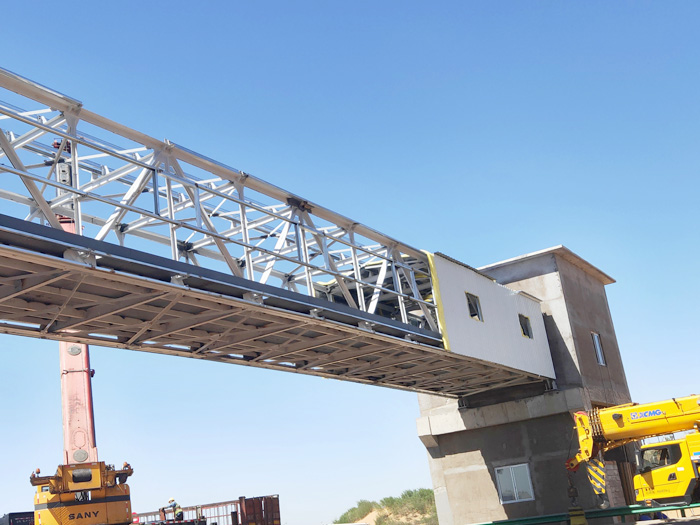

下面以12米鋼結構輸送廊棧橋工程根據設計要求為例，給大家介紹一下它的結構，單機棧橋每跨36m，由3個12 m標準節模塊組成；雙機棧橋每跨27 m，由3個9 m標準節模塊組成。12 m標準節模塊頂部和底部左右兩側各有1根通長的縱梁(12 m)，上縱梁采用角鋼，下縱梁采用槽鋼，通過側面的波紋板連接。由2塊6 m長的波紋板通過寬160 mm的橫隔板焊接成12 m，同時端部設置寬160 mm的橫隔板，并預留拼接用的螺栓孔。為了增加波紋板的穩定性，每塊波紋板內側中間位置焊有寬110 mm的橫隔板作為加勁板。左右兩側的構件通過上下橫梁連接，間隔3 m，采用槽鋼，雙機棧橋?qū)挾萠寬，可將上橫梁調整為H形鋼。底板采用混凝土板，與下橫梁連接好后再安裝，底板寬為下橫梁間距，長為棧橋截面寬度，厚100 mm。這種設計使底板上的荷載先傳到兩邊的下橫梁，再傳至與下橫梁相連的下縱梁，即底板可按單向板考慮。實際拼裝時，如圖3所示，下橫梁之間留有縫隙，即底板寬度不足3 m，同時底板之間的縫隙使底板不能成為整體，因此不參與結構的整體受力。9 m標準節模塊與12 m標準節模塊稍有差別，上下縱梁長度為9 m，側面由一塊3 m長的波紋板和一塊6 m長的波紋板通過寬160 mm的橫隔板焊接，6 m波紋板內側依然焊有寬110 mm的橫隔板作為加勁板。各個構件尺寸根據不同型號要求做相應的調整。模塊化棧橋除混凝土底板外，其余采用Q235鋼材。



以上便是介紹的鋼結構輸送廊棧橋工程的結構設計，目前棧橋工程中主要有角鋼或其他型鋼桁架、空間網架和鋼管桁架3種結構形式。角鋼桁架結構棧橋是目前主要應用的結構，但是作為平面結構，需要設置水平支撐體系，從而導致桁架制作復雜。鋼網架結構整體性能好、制作和安裝方便。鋼管桁架主要采用相貫節點或焊接空心球節點，節點的受力性能比型鋼桁架好。近些年來，又出現了鋼混凝土組合梁結構、鋼管連續桁架結構和預應力鋼桁架結構等組合形式的棧橋結構。
